3Dライン

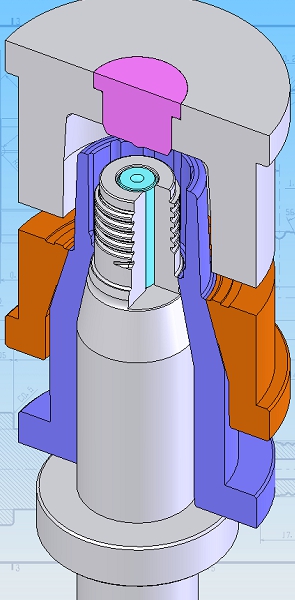

モーターラック金型構造例
*一般的なキャップ製品のモーターラック金型構造例

ネジコアネジコア顕微鏡測定顕微鏡測定顕微鏡拡大画面


当社では金型の構造を考察し、複数のパーツの嵌合(テーパー合わせなど)やその他、金型入子に要求されること全てを考慮して加工しております。また当社でのネジ加工はその仕事ごとに姿バイトを作成(必要に応じて設計)していますので、規格外のネジ、高精度のネジ、リードの長い多条ネジといった加工も可能です。NC旋盤ですのでネジの「位置決め」もできます。

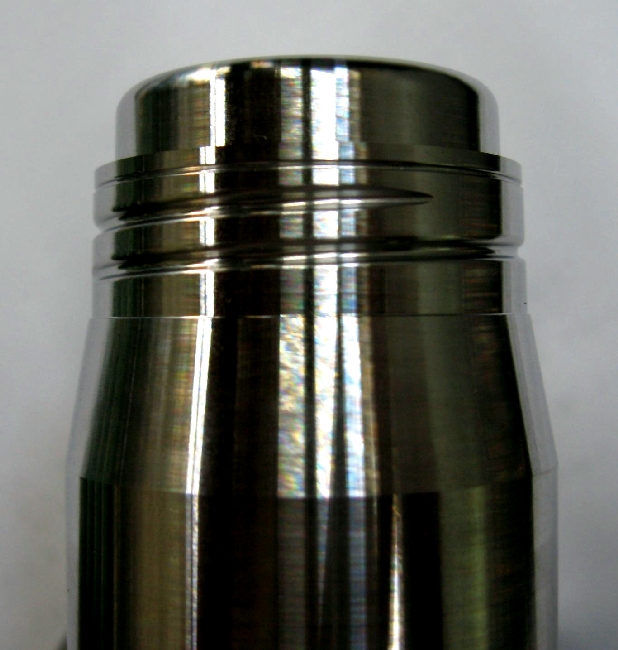

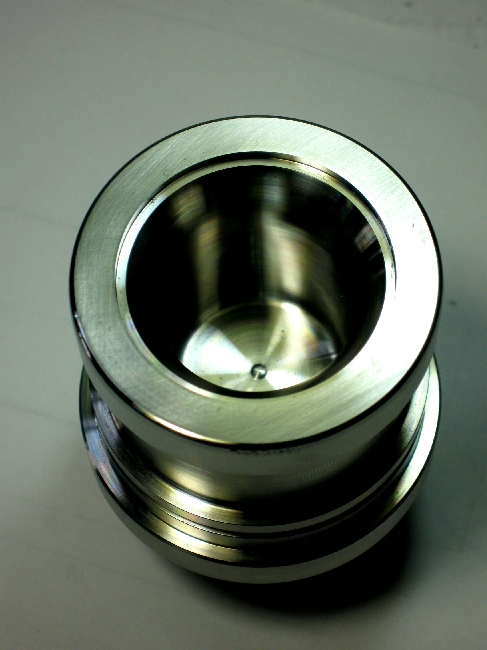

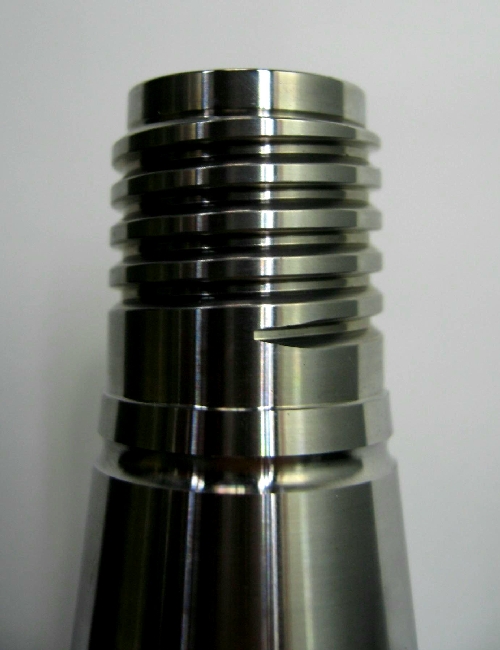

ネジコアネジコア<ネジコア>  「無理抜き」式の「切り込み-切り上げ」のネジコアキャビティキャビティ<キャビティ>  当社の機械は全て刃物の芯高が調整できるため、端面中心部の芯残りがありません。

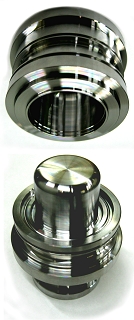

主な加工品の例

無理抜き型ネジコア
回転コア1回転コア1先端部拡大写真
回転コア2回転コア2先端部拡大写真
回転コア3回転コア3先端部拡大写真
回転コア4回転コア4先端部拡大写真
3Rネジ電極3R電極ネジ部拡大写真

コア入子無理抜き型ネジコア
キャビティキャビティキャビティ
コアコアキャビティ
キャビティポケットピン
キャップ金型入子キャップ金型入子-組図

回転コア(ネジコア)ネジ置子他

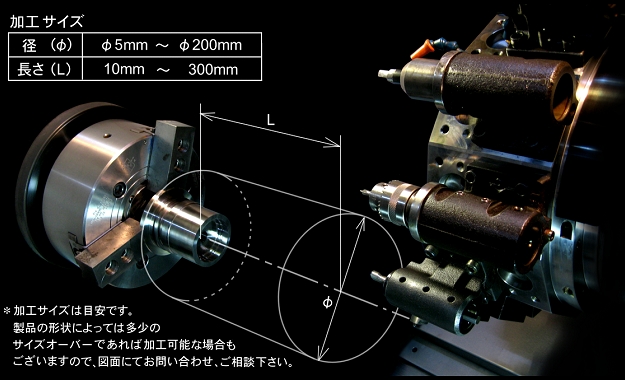

加工サイズ

NL2000刃物台

【加工分類】
NC旋盤加工
【工作機械-NC旋盤】
NL-2000 (MORI SEIKI)
NL-3(MORI SEIKI)
SL-25 (MORI SEIKI)
【主要加工品】
金型入れ子(回転コア,
ネジコア,ストリッパー,
廻り止めコア,キャビティ,
その他各種入れ子)
放電加工用電極
【取扱い材料】
NAK55,NAK80,HPM1,
HPM38,2FG,FDAC,
DH2F,SKD11,SKD61,
BE-CU,SUS303,
快削銅,真鍮,その他
金型に使用する各種鋼材
(S45C,S55C,PXA30,
HPM7等は除く)
【受入CADフォーマット】
DXF,DWG, IGES(IGS), Parasolid(x_t,x_b)

センターワーク加工
